劃重點

★ 獨柱墩橋因?yàn)樽陨斫Y(jié)構制約，確實更容易發生傾覆事故。

★ 獨柱并非原罪，它也有諸多優點，保障安全最根本是不要超載。

在剛剛過去的2021年，一起橋梁側翻事故引起多方關注：12月18日下午，位于湖北鄂州市的滬渝高速滬渝向轉大廣高速匝道橋發生側翻，造成4人死亡8人受傷。據當時的現場照片，橋面和橋墩都完整，也沒有出現斷面；橋面向一側傾倒，再結合單柱墩，可以判斷是典型的傾覆事故。

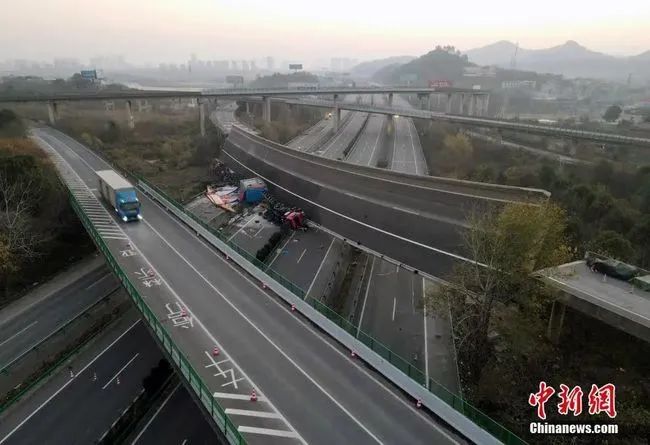

事故現場。據鄂東大橋公司負責人對媒體透露，在隨橋墜落的4輛車中有3輛大貨車，其中一輛是重達198噸的大貨車，拉著變電設備，后面兩輛貨車在推，三輛車是連接桿相連。橋面?zhèn)确?，這輛嚴重超重的貨車斷成了兩截。|中新網

傾覆事故是由于橋面受力不均衡（單側受到極大力）導致。之前無錫312國道跨線橋傾覆事故和哈爾濱陽明灘大橋傾覆事故，也是同一原因。近十幾年來，橋梁垮塌事故中獨柱墩橋頻頻出現，這也讓網友們紛紛爭論：這種橋?yàn)槭裁催€要存在？真的不是設計上的問題嗎？

其實，這個問題橋梁設計專家也有考慮過。簡單來說，橋梁建筑有多種考慮因素，很多時候獨柱墩橋確實是更合理的選擇。而我們平時在城市中行走，也會經常在高架橋上發現獨柱墩的身影。了解一些橋梁設計的基礎知識，或許可以讓我們免除對獨柱墩橋的誤解。

01

獨柱墩橋易傾覆的背后

獨柱墩橋就像它的名字一樣，是一種只在中間采用單柱式橋墩的橋梁。它上方承載的橋面尺寸往往遠超橋墩面積，所以在橋面兩側特別是邊緣位置，容易產生非常大的力矩，由此發生傾覆事故也就非常好理解。

這次事件中，三輛重型卡車加上其運輸?shù)奶卮笮妥冸娫O(shè)備，總重達到驚人的482噸，是該橋梁車輛通過限重（197噸）的2.45倍。而且由于當時橋面養護，車輛并未按照大件運輸?shù)臉?biāo)準走匝道中間，而是靠邊走到了橋梁外側。悲劇就這樣發生了。

一架波音747飛機重量在170噸左右，超載貨車已達198噸，而我國高速路限重為49噸。這種程度的超載并不多見。|圖蟲創意

02

為什么仍要建造獨柱墩橋？

那么如此“危險”的設計，為什么還會被廣泛使用呢？其中主要考慮到橋梁建造設計中的兩個最關鍵因素：用途和造價。而這兩者實際上是無法完全分離的。實際操作中，必然優先選擇在滿足用途的前提下，最大程度地降低造價。

從用途上說，獨柱墩橋最常見的應用場景，一個是城市高架道路，另一個是高速公路的跨線部分。前者要求盡量減少占用寶貴的城市路面，后者要求盡量減少征用農地。

在城市高架下，獨柱墩橋?qū)β访娴那终純H有橋墩面積，并且正好形成中央隔離帶，兩側都可以布設普通的城市道路，至多各犧牲半條車道。而若使用對稱的雙橋墩，不僅橋墩中央的空間難以利用，兩側也會各損失一條車道。除非上面的路面寬度極大（可以跨過下面的公路），一般都不會選擇雙橋墩。

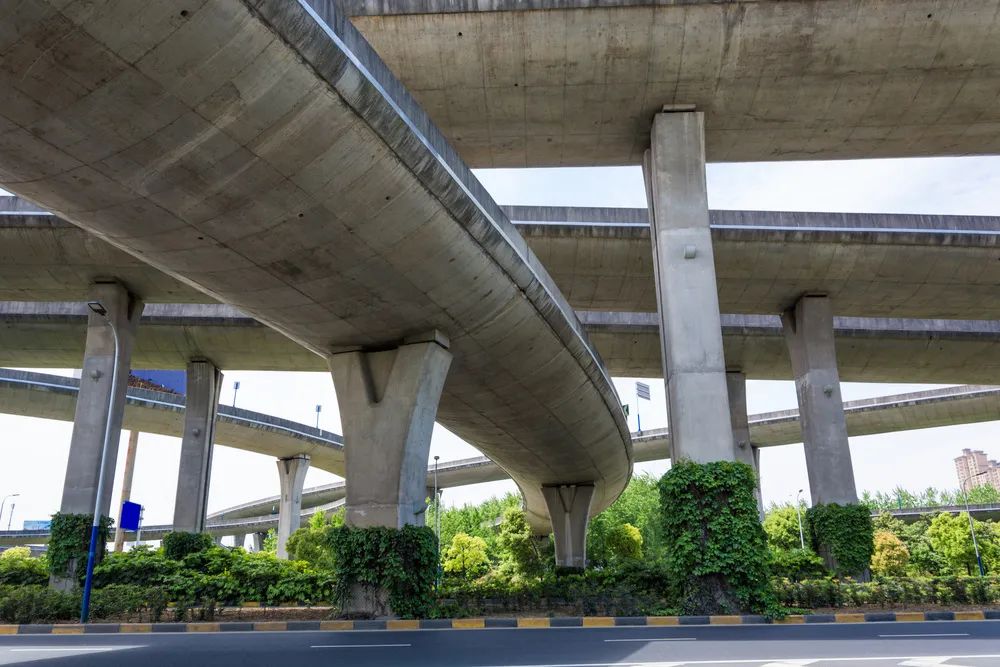

城市高架常使用單柱墩，它占地面積較小。|圖蟲創意

而在高速公路的跨線處，幾個橋墩就可以支撐起高速間的路線交互和銜接，下方占用的農地每畝不過幾十平方米。

有了這個好處，再考慮到上百?lài)嵉某蠹\(yùn)輸幾年都遇不到一次，即便遇到也可以繞道，或者提供專門的路政服務（如封路、走匝道中間等），獨柱墩橋被廣泛使用也就不奇怪了。

而且，這種結構相對簡單的獨柱墩橋，還具有建設周期短、施工難度低，以及后期養護容易等特點，性?xún)r(jià)比可以說非常高。

另外，還有研究表明，相比雙柱來說，獨柱墩更加防撞：一條直徑4.0米的圓獨柱與兩條2.83 米直徑的圓柱體積相等，但剛度卻是一條直徑2.83米圓柱的4倍。這在許多匝道、河海上的引橋和城市中的立交中尤為重要。

并且，對于一些比較復雜的立交，受空間限制，不用獨柱基本就不可能。

如果這座橋使用獨柱，把三條柱的材料合成一條獨柱，它的剛度會增加到9倍，大概這部車也撞不壞。|尹德蘭《橋梁設計的冗余度》（2013）

由此看來，獨柱墩橋非但不是落后設計，相反還是很多道路建設場景中的最好、甚至是唯一選擇。

03

防范獨柱墩橋安全隱患

雖然獨柱墩橋梁有種種優越之處，但是受到自身結構制約，這種橋在強烈地震以及嚴重超載等極端情況下，確實更容易發生災難性失穩和傾覆。

比如在地形復雜且人口密度極高的日本，其道路建設中就大量采用了獨柱墩橋梁。而日本又是一個地震高發的國家，1995年的阪神大地震，直接導致附近高速路網癱瘓，12座大橋發生橋面跌落或傾覆，其中4座獨柱墩橋，無一例外都發生了大范圍傾覆。

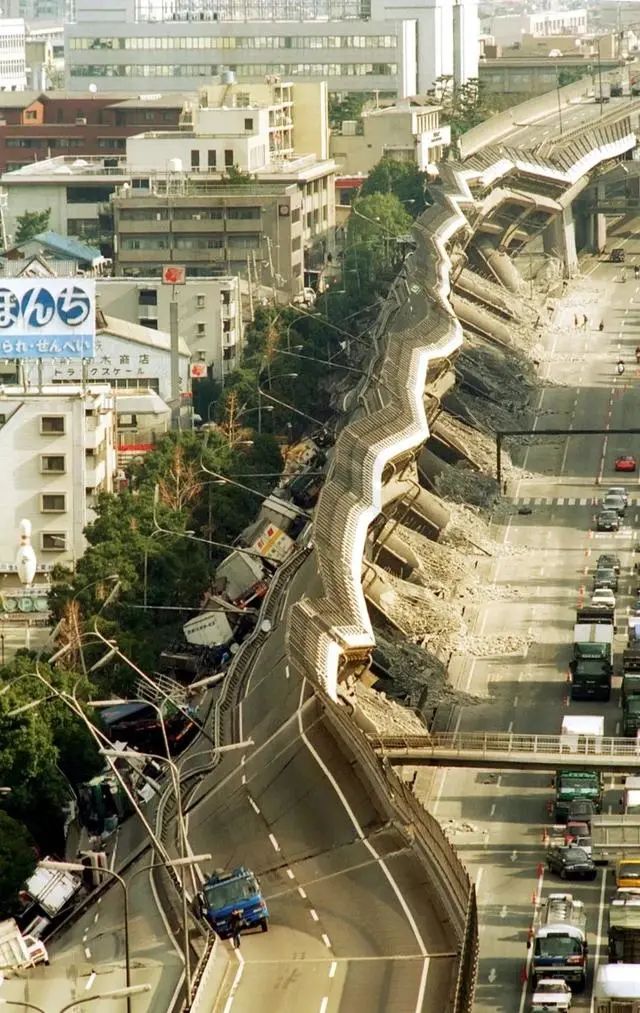

1995年，日本阪神發生7.2級大地震，6400多人死亡，神戶線600多米的獨柱墩橋整體傾覆。|網絡圖片

不過高強度地震畢竟是小概率事件，在那種烈度下，各種橋梁結構的耐震能力都非常有限。但超載引發的傾覆，卻是完全可以避免的禍患。

一般來說，橋梁規定的車輛載重上限與橋梁實際能夠負載的重量之間，本身都有不小的差距，稱為安全冗余。如果只是小范圍超載，但仍在橋梁的實際承載范圍之內，可以認為橋梁的結構不會受到實質性損壞，壽命也不會受影響。

但如果大幅超載或者長期中等超載，就有可能導致橋梁真的受損。嚴限超載的意義也正在于此。目前仍然有不少司機和運輸企業罔顧紅線，最終導致橋梁壽命損失甚至發生嚴重事故。

鑒于獨柱墩的特點，2018年頒布的新版橋梁設計規范中已經對獨柱墩抗傾覆問題進行了相關規定與要求，相關橋梁管理單位也開展了大范圍的既有獨柱墩橋梁的抗傾覆加固工作。

但目前使用的各種加固方式，并不能對橋梁承重能力帶來數量級的提升，維修后也很少提高過往車輛的載重限額。總的來說，以行政手段規范運輸行為，禁止超限車輛通過，才是避免悲劇的根本途徑。

04
