倘若三十年前討論“北斗”，人們毫無疑問地知道那一定是大熊星座里七顆組成勺柄狀的閃耀之星。倘若今天討論“北斗”，人們會問，是那個北斗導航還是北斗七星？北斗衛星導航系統已經被大眾所熟知，因為此時此刻，它正服務于你手上的手機、乘坐的汽車、飛行的客機、海上的漁船、路邊的電力線、災害的監測等。你若問我北斗何以如此強大，那我只能用北斗科學知識來回答你。

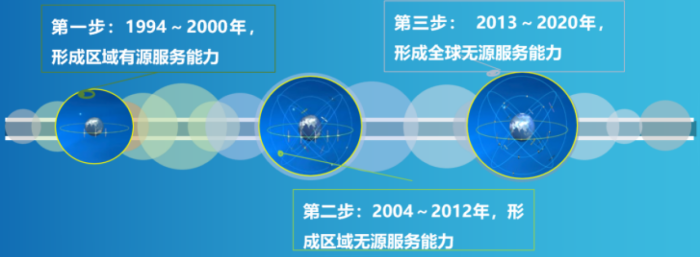

北斗衛星導航系統建設過程

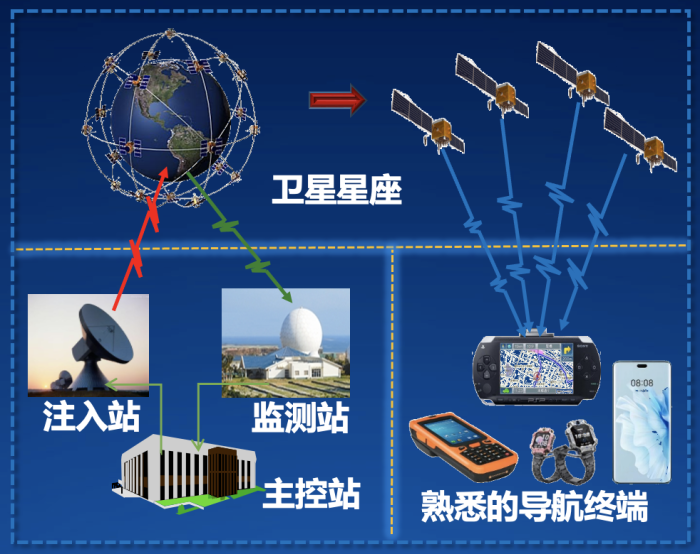

衛星導航系統的組成

（圖片來源：格致論道科普講座——原來你是這樣的北斗）

北斗衛星導航系統建設過程分為三步。第一步是1994年到2000年的“北斗一號”，它有兩個特點。第一個特點是區域服務，就是只能夠為我們中國及中國周邊的地區提供服務。第二個特點是有源，就是如果想定位的話，我需要給衛星發送一個信號，同時還要接收衛星給我發的信號，才能夠定位。

從“北斗二號”開始，就不需要再給衛星發信號，只需要接收到衛星發射來的信號就可以實現定位。這種定位我們管它叫無源定位，“北斗二號”和“北斗三號”都是無源定位。它們的區別是什么呢？“北斗二號”主要完成的是區域無源，服務的是中國及周邊的亞太區域；而“北斗三號”提供的是全球的導航定位服務。

北斗衛星導航系統經歷了30年發展，目前在太空中為我們提供服務的北斗三號系統是由30顆衛星組成的衛星導航星座，正可謂北斗群星耀太空。那是不是只有太空中的北斗衛星就能提供導航服務呢？

北斗衛星導航系統的組成

北斗衛星導航系統并不是只靠天上的衛星就能提供服務。它一共分為三個部分，技術人員稱之為三個段，“空間段、地面段、用戶段”，三個段缺一不可，三段合作才能實現衛星導航服務。

空間段就是廣為人知的在天上運行的北斗衛星星座。北斗三號衛星星座實際上分三種軌道，第一種是地球靜止軌道（GEO），第二種是傾斜地球同步軌道（IGSO），第三種是中圓軌道（MEO）。我們北斗人把它稱為“北斗三兄弟”，也管它們叫“吉星”“愛星”“萌星”。 這3顆吉星、3顆愛星，再加上24顆萌星共同組成了我們的北斗三號星座。吉星的軌道高度是35786公里，是高軌衛星，它的單顆衛星覆蓋的范圍很廣，一顆衛星就能夠覆蓋地球42.4%的面積，三顆衛星就實現了除南北極以外的整個覆蓋。愛星和吉星的軌道高度是一樣的，但是它的星下點軌跡是繞“8”字型，和吉星對地定點的特點是不一樣的。萌星的軌道高度是21528公里，它作為衛星導航系統組網的主力成員，其實一直在地面上畫著波浪線，一圈又一圈地在跑。

值得一提的是，“北斗三號”的衛星星座和GPS、GLONASS、伽利略都是不同的，這是國際上首次采用了混合星座來實現衛星導航，我也把北斗三兄弟的小檔案做了一個梳理表列在了表格中。

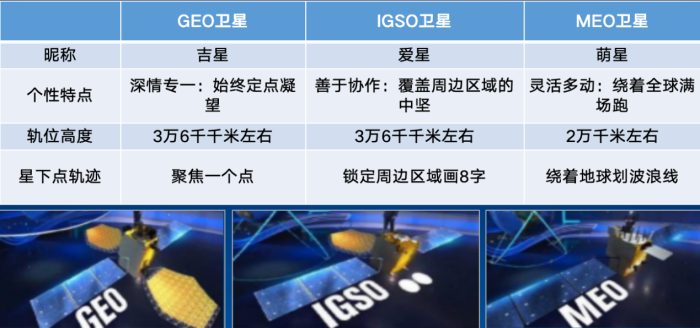

北斗三號衛星之間的差異

（圖片來源：格致論道科普講座——原來你是這樣的北斗）

地面段，經常被稱之為北斗衛星導航系統的“核心大腦”，是北斗系統位于地面的設備。它包括主控站、注入站和監測站。打個比方，天上的北斗衛星要發什么，是地面段的主控站告訴衛星的。而主控站需要通過注入站，才能把這些信息發給衛星。主控站要想告訴衛星發什么，還需要很多個監測站幫忙接收衛星信號，主控站用監測站收到的數據計算出來，因此所有監測站收到的信號要及時的發給主控站。監測站在全球范圍內分布的越均勻，分布的范圍越廣，主控站給衛星發的信息就越準確，服務效果也就越好。

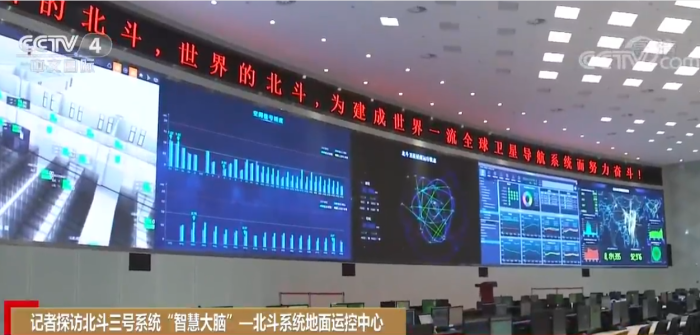

地面段——北斗地面運控系統主控站機房顯示。（圖片源于中國新聞網）

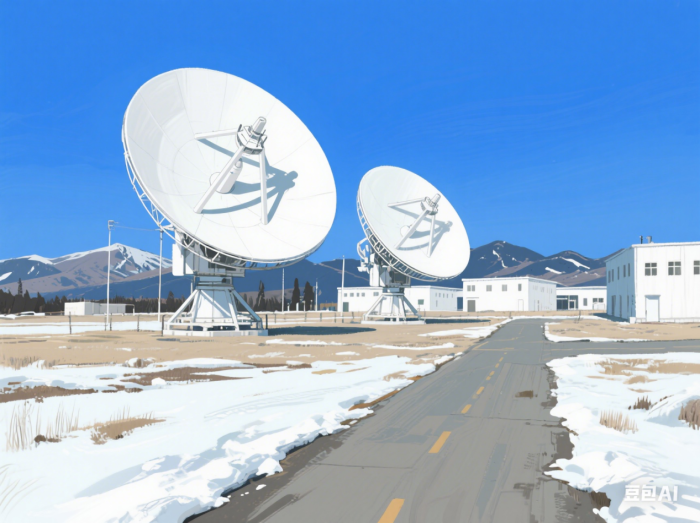

地面段——北斗注入站（示意圖）

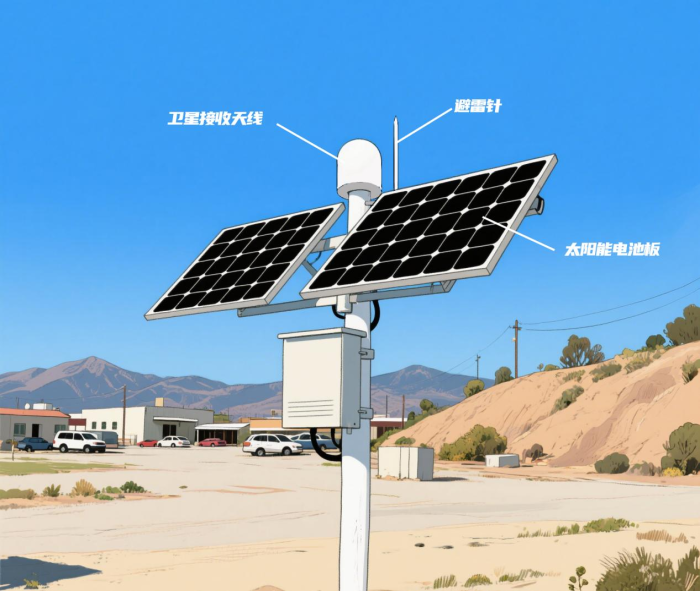

地面段——北斗監測站（手繪圖）

用戶段，就是我們?nèi)粘Ｊ褂玫氖謾C(jī)、無人機、電話手表等等設備里的北斗導航芯片，他們通過接收北斗衛星發送的信號實現導航定位。

北斗衛星是如何提供導航服務的？

那我們是怎么使用北斗衛星實現導航的呢？以我們的手機為例，北斗系統地面段把衛星要發送的信息告訴衛星（空間段），空間段按照地面段發的信息來發導航信號，到我們的手機（用戶段），用戶段通過接收衛星發送的導航信號來計算自己的位置。

衛星導航基本原理的誕生源于逆向思維，這里有一個小故事值得分享。大家知道，第一顆人造衛星是1957年10月由蘇聯發上天的。蘇聯成功發射了這顆衛星之后，美國的科學家開始在地面接收它的信號。他們發現，知道了自己的位置，又收到了這顆衛星發的信號，就能計算出來這顆衛星運行的軌道。

于是聰明的科學家想，如果知道了衛星的軌道，同時又收到了測量接收的信號，是不是就能夠算出自己的位置呢？衛星導航就是用這種方式來確定自己的位置的。目前，不管是北斗還是GPS，通過接收4顆以上的衛星信號，就能夠?qū)崿F(xiàn)準確的定位。

衛星信號的傳輸方式

（圖片來源：格致論道科普講座——原來你是這樣的北斗）

那衛星發下來的信號里都包含什么呢？其實主要是兩個部分，一個部分是它的時間，另一部分是它在三維空間內的位置（三維坐標）。我們用到的手機等導航終端，就是利用衛星告訴的時間，然后計算信號到達的時間差，算出我到每一顆衛星的距離，然后再進行解算。

那衛星發射信號里的時間和位置信息是怎么來的呢？其實是有一整套的地面運行控制系統提供給衛星的。它們會告訴衛星時間和衛星位置計算參數。

時至今日，“北斗”已然從當初的北斗七星特指變成北斗衛星導航系統的代名詞，30年前為我們指路的北斗七星，在北斗人的努力下，已變成了30顆北斗群星，時刻為我們提供導航服務，未來，在北斗人的不懈奮斗下，北斗衛星導航系統將提供更加智能的定位導航授時服務，讓我們拭目以待，期待更好的北斗！

部分資料來源于：《北斗在天用在身邊》、《北斗導航》、“格致論道科普講座——原來你是這樣的北斗”
