在中國，肺癌的發病率和死亡率均位居惡性腫瘤中的第一位，嚴重威脅患者的生命與健康。隨著低劑量胸部螺旋CT的普及，越來越多的肺結節在人群篩查中被發現。

氣道內手繪導航技術是一種基于術前CT圖像的手工繪圖技術，通過標注支氣管分支走向及結節位置，為術者提供直觀路徑規劃，是一種簡單、易行、快捷、有效的方法，也是幾乎零成本的技術，其原理是基于胸部CT圖像、結合支氣管鏡操作特點的人工繪制的導航圖的簡易技術。臨床研究證實了手繪導航可以獲得與虛擬導航相媲美的診斷效果。其優勢在于：低成本，僅需紙筆或電子繪圖工具；靈活性高，可結合術者經驗實時調整路徑；無需依賴復雜軟件或硬件設備，適合資源有限地區。

胸部CT是所有氣道引導技術的基礎，我們希望通過基于胸部CT圖像簡單快捷的數值化繪圖方式實現經氣道內肺外周病灶的精準定位。在支氣管鏡操作前，先通過胸部CT明確與病灶相通或毗鄰的最遠端級別支氣管，確定為目標支氣管，并逐級追溯其近端級別分支至葉支氣管開口。

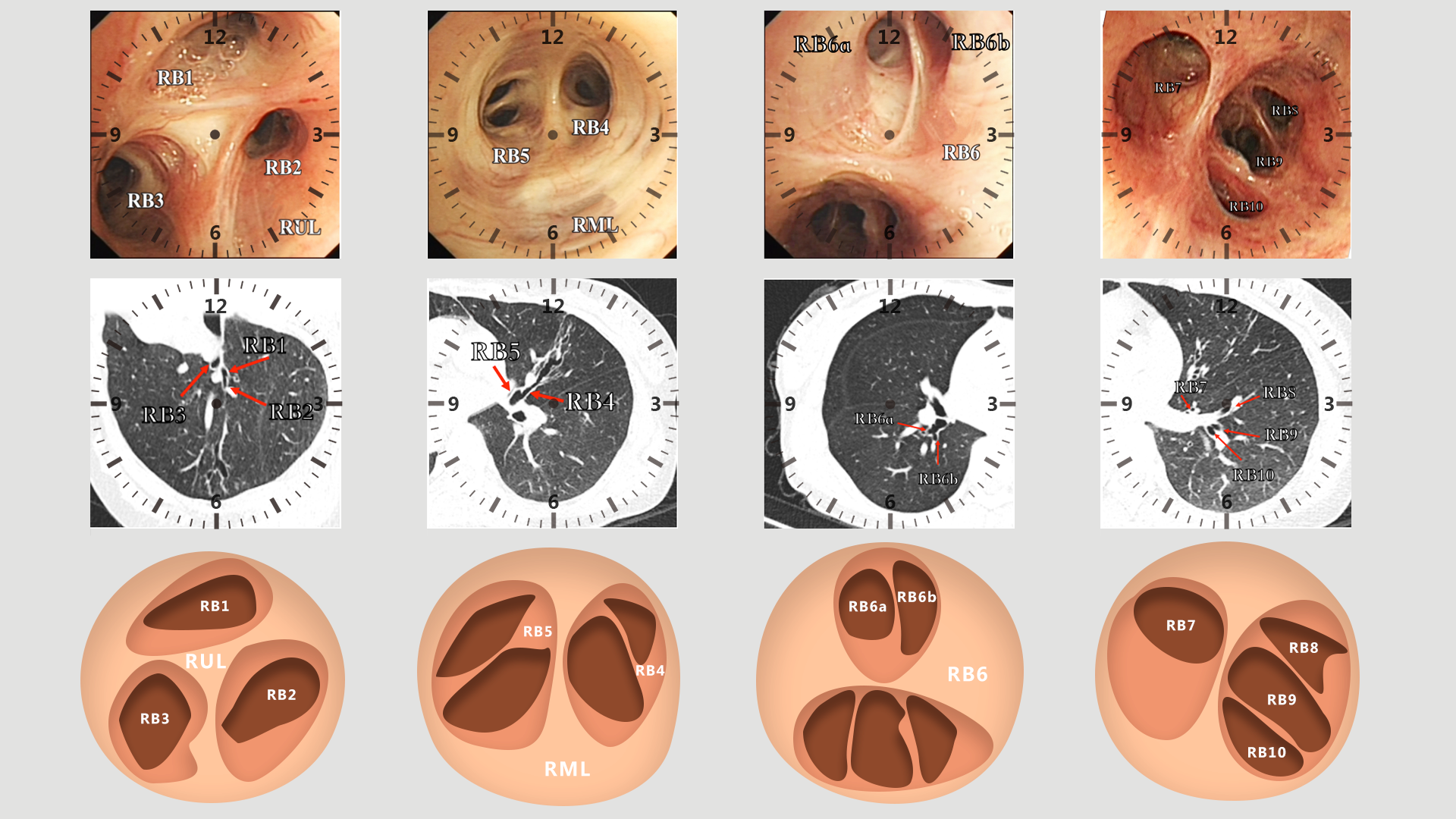

根據胸部CT目標支氣管所在肺葉按轉向規則，進行特殊角度旋轉，并給予胸部CT各段支氣管時鐘刻度數值化定義。支氣管鏡操作時，各段支氣管鏡下位置也依時鐘刻度進行數值化定義固定觀察視圖，實現胸部CT的三維空間位置和氣管鏡下圖像的空間位置一致化。后續依據胸部CT各段支氣管繪制導航圖實現肺外周病灶的路線引導抵達病灶，完成灌洗、刷檢及組織活檢等操作。

胸部CT轉向規則：

1、右上葉：逆時鐘旋轉90°

2、左上葉：順時鐘旋轉90°

3、中葉、下葉、舌段：水平翻轉180°

4、背段不轉向

按時鐘刻度，數字化標記各段支氣管開口，建立手動畫圖導航的標準化流程（SOP）

作者：廣州醫科大學附屬第一醫院呼吸介入中心主任醫師 鐘長鎬

廣州實驗室呼吸健康科普系列作品
