12月18日23時59分，甘肅省臨夏回族自治州積石山保安族東鄉族撒拉族自治縣發生6.2級地震，震源深度10公里。

截至20日上午9時，積石山6.2級地震已造成甘肅省113人遇難，782人受傷。

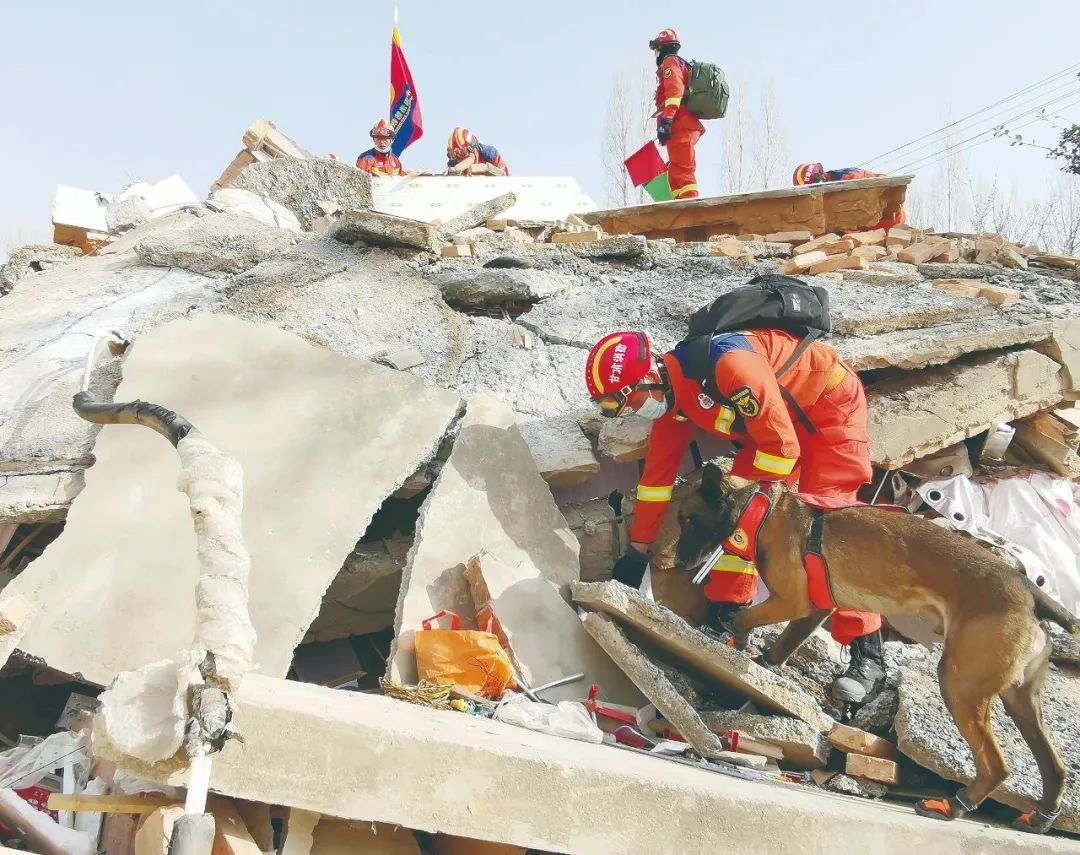

圖1：12月19日，救援人員在積石山縣大河家鎮進行救援。新華社記者張領/攝

國家自然災害防治研究院創院院長、中國地質大學教授徐錫偉表示，此次地震傷亡人數出乎意料。6.2級屬于中等強度地震，與汶川地震、玉樹地震等強震不同，這樣“背景性”的地震發生率更高。造成此次地震人員傷亡較大的原因是多方面的。

其中一個重要原因就是房屋的抗震性能相對不夠，震動破壞條件下很容易倒塌或發生邊墻倒塌。

那么地震是如何對房屋造成破壞的？什么樣的房屋在地震中更安全呢？

地震就是地殼內部發生了變動而產生了振動源，之后以地震波的形式將振動傳播到周圍房屋，造成房屋破壞。而這個振動源產生的原因可能是板塊之間活動、火山噴發、巖層塌陷等。

如下圖1所示，地震波可分為縱波（P波）、橫波（S波）和面波（L波）三種。當波源產生后，這三種波就會像圖中三輛小汽車一樣開始馳騁，但它們在行駛時各自形式和速度是不同的。

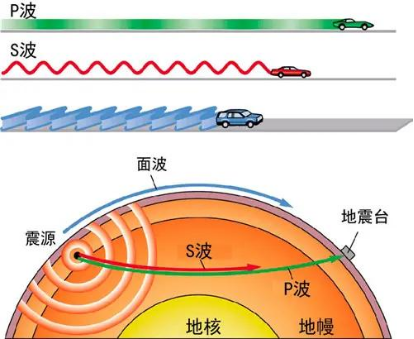

圖2：地震波傳播圖示

P波就像圖中綠色汽車一樣，振動方向和傳播方向相同，速度最快，是最先到達地面的，并使地面上下振動，但它的破壞性較小。緊隨其后的是紅色小汽車所代表的S波，其振動方向和傳播方向垂直，會使地面產生左右、前后的抖動，破壞性較強。最后就是我們藍色小汽車所代表的面波（L波），它是P波和S波在地表一起產生的新的地震波，只能沿地表面?zhèn)鞑?，是造成建筑物強烈破壞的主要因素?img src="https://pqnoss.kepuchina.cn/2023/12/21/10/scimall/7c56f1." alt="圖片" />

圖3： 地震發生并作用到房屋示意圖

雖然地震很可怕，但并不是所有的地震都會造成破壞。據相關數據統計，全球平均每年發生約500萬次地震，但我們真正能夠感覺到的地震約有5萬次，而這其中可能造成破壞的地震約有100次。

接下來讓我們一起來了解一下這剩下的100次破壞性地震對房屋造成的影響。下圖為2008年汶川大地震中北川縣城的兩棟砌體結構，這兩棟建筑的距離50m不到，但所產生的破壞差距卻令人吃驚。

通過觀察，我們可以看出二者最大的區別是圈梁-構造柱。圖4沒有加入圈梁構造柱，倒塌嚴重；而圖5加入了圈梁-構造柱，僅部分墻體產生X形裂縫，但主體結構并未破壞，基本不會對人員造成傷害。

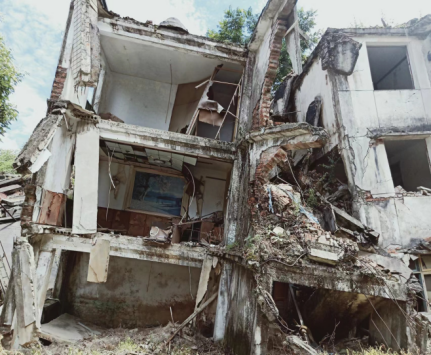

圖4 無圈梁構造柱的砌體結構

圖5 有圈梁構造柱的砌體結構

相信大家在生活中都有打包包裹的經歷，一個包裹如果不給它四周纏上打包帶，那么就會非常松散。相同的道理，圈梁-構造柱在砌體建筑中就充當打包帶的作用，它將松散的樓板和砌體墻連接成一個整體，這就提高了其抗震能力。

在地震現場除了砌體結構破壞以外，框架結構破壞也有很多。如圖6和圖7都是地震現場中的框架結構破壞，圖6中底部框架中間的砌體填充墻被剪壞，形成X形裂縫，圖7中角落的柱子發生破壞。

圖6 框架結構內部砌體填充墻破壞

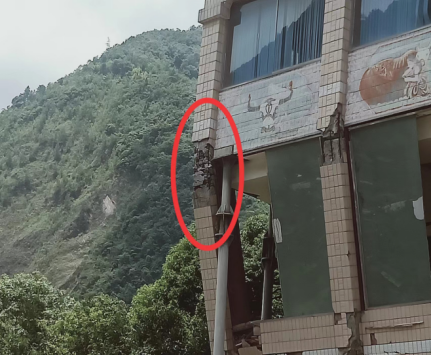

圖7 框架結構的框架柱產生破壞

那么為什么會出現這樣的破壞呢？這就要說起剛度這個詞了。剛度指的是抵抗變形的能力，剛度大，抵抗變形的能力強，但同樣也會承擔更大的地震作用。而不管是圖6的砌體填充墻，還是圖7中加了半高窗臺的柱，它們都會造成自身剛度變大，導致剛度不均勻，這樣，剛度越大的構件在地震中破壞也就更嚴重。這也就是人們常說的“能者多勞”，既然你剛度大，那你就多承擔點，但最后也是受傷最嚴重的一個。

在9·5瀘定地震中，上述類型的破壞也或多或少地再次出現，下圖為瀘定地震破壞的相關情況。

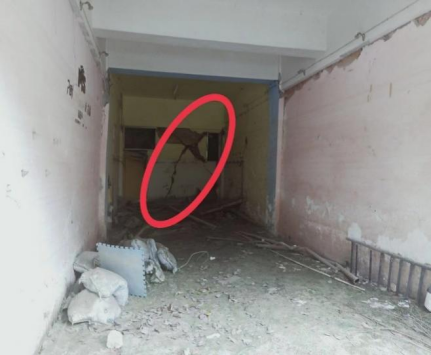

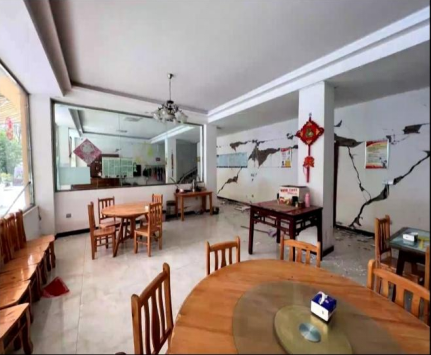

圖8 內部砌體填充墻剪切破壞

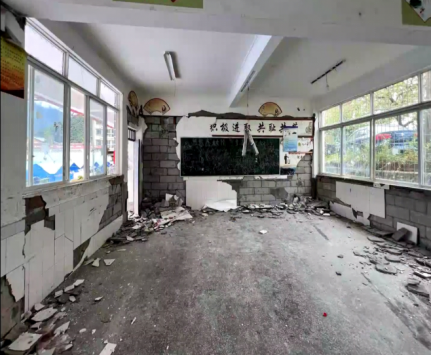

圖9 框架結構內部裝飾層破壞

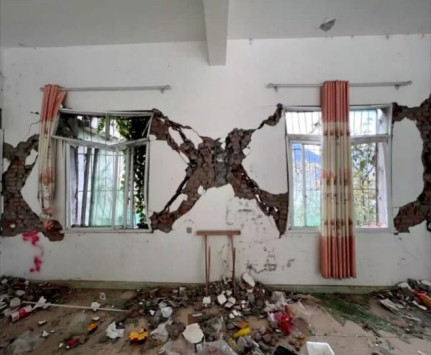

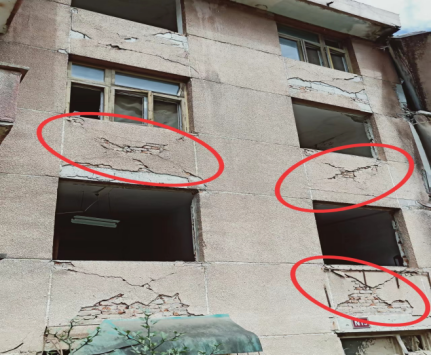

圖10 填充墻X形裂縫

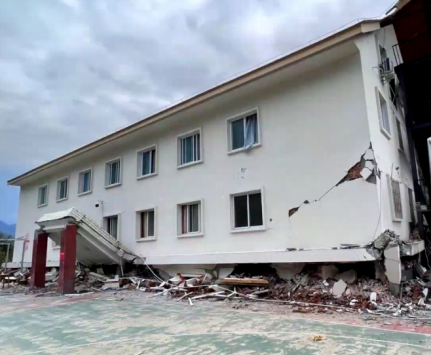

圖11 框架結構底層整體垮塌

上面我們已經看了地震中房屋具體的破壞形態，那么，如何來減輕這些震害呢？現在比較熱門的技術莫過于減隔震技術了，今天讓我們來簡單認識下這個秘籍吧。

隔震技術是指通過一些減隔震裝置將建筑結構與地面隔開，通過隔震層的變形來消耗地面振動，從而起到保護上部結構免于地震破壞的目的。下圖就是一個簡單的隔震原理示意圖。

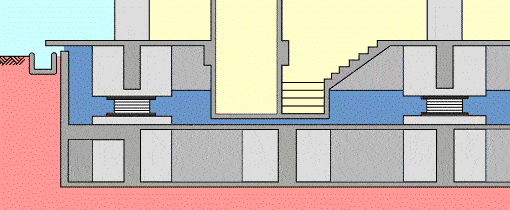

圖12：隔震原理示意圖

此外，消能減震技術是將結構的一些非承重構件（如支撐、剪力墻、連接件等）設置成變形能力強的消能構件，或在結構某些部位（如層間、節點處等）裝設消能裝置。它的核心就是消耗地震能量。

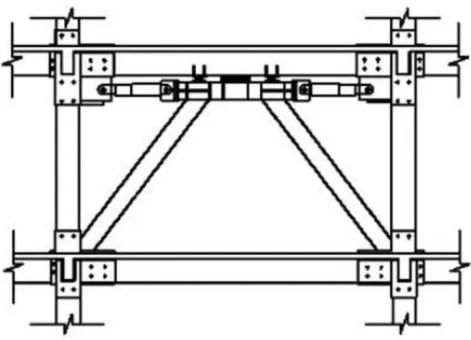

圖13： 減震阻尼器

上述減隔震手段在國內已應用很多，比較典型的隔震建筑有被稱為 “樓堅強”的蘆山縣人民醫院、北京大興機場項目、云南昆明機場項目等。

比較典型的消能減震工程有北京盈泰中心、天津國貿中心、昆明春之眼等結構。當然，國內也有將這兩種技術綜合運用的案例，比如唐山婦幼保健院項目、郯城職業技術學校和四川西昌攀西國際商貿城等就既有隔震技術，也有減震技術。

最后，當?shù)卣鹫娴膩砼R，我們的房子真的安全嗎？我想只要我們的房子做到場地規劃合理、設計理論得當、施工技術規范，是完全可以抵御中等地震的，如果在此基礎上合理地加入減隔震技術，這樣的房子毋庸置疑是安全的。

END

作者：郭宇（浙江工業大學 土木工程學院）
