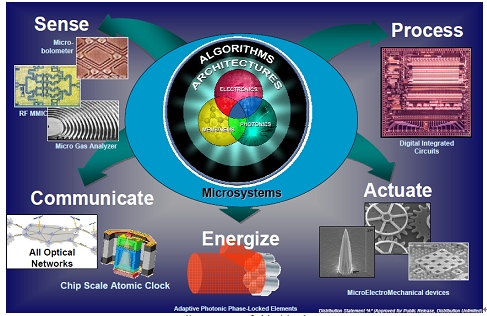

“集成微系統”概念最早由美國DARPA提出，其核心理念是“基于半導體物理和微納科學技術，實現微納電子學、微納光子學、MEMS/NEMS、架構、算法（五大技術）的深度融合與集成，構成具備傳感、處理、執行、通信和能源功能（五大功能）的集成微系統”。集成微系統技術與追求線寬減小的摩爾定律不同，通過定制完成“從原子到產品、從材料到系統”的多樣性與多功能集成，實現從“晶體管→集成電路→微系統→集成微系統”的新一代技術革命，在小型化、集成化、智能化、頻譜開發等應用中具有重大應用價值[1].

集成微系統是多學科交叉的前沿技術，建模與仿真、微納工藝、精密測試三大方面相輔相成。其中建模與仿真是其研究基礎，需要從微納層次的原子尺度出發，結合設計與微納工藝，模擬仿真電子學、光子學、MEMS/NEMS，實現按需求從微觀定制系統，獲得先進新穎的系統功能，衍生出射頻毫米波太赫茲波微系統、MEMS/NEMS微系統、智能傳感微系統、計算與信號處理微系統、量子與光電微系統、高電壓微系統、生物微系統等顛覆性的新功能微系統。同時研究環境因素影響集成微系統性能的“原子-材料-器件-系統”的跨尺度建模和仿真方法，提升系統綜合性能。

由于整個體系具有多材料、多尺度、多因素、長時間等特點，導致了集成微系統的建模與仿真十分困難，面臨的主要科學技術挑戰包括：材料上包括硅、化合物半導體、金屬、有機復合材料等；空間尺度上從原子尺度納米級，到微米器件，到毫米以上的微系統，再到大尺度的集成微系統；各效應的特征時間尺度跨度極大，從皮秒到數年，存在極快和極慢的物理過程；需要考慮量子效應，涉及電（磁）學、熱學、彈性力學、流體力學、輻射物理等過程，還要考慮高頻率、高電壓、大電流等問題。因此，集成微系統建模仿真技術需要多學科交叉融合、持續不斷攻克難關的難題。這里我們近對集成微系統跨尺度輻射效應建模仿真技術以及多物理場耦合效應仿真技術中的關鍵問題進行概述。

二、集成微系統跨尺度輻射效應建模仿真技術概述

半導體器件和集成電路是集成微系統的重要組成部分。目前通用半導體器件仿真到集成電路的分析已經有非常成熟的商業軟件，如器件TCAD仿真軟件Sentaurus、Silvaco，以及電路仿真軟件Cadence等，能夠極大地縮短器件和電路的設計制造周期，降低生產成本，成為集成電路與集成微系統領域不可或缺的工具。然而，半導體器件與集成電路在輻照環節中有顯著的損傷效應，如閾值電壓漂移、增益降低等，甚至可能導致器件完全失效，必須要預先考慮半導體器件輻射效應的仿真分析問題。然而，器件輻照損傷模型也遠比器件電性能連續模型復雜，如器件電離損傷模型需要求解將近20個偏微分方程，而器件的電性能模擬只需要求解電勢方程和載流子連續性方程。商用的TCAD和EDA等軟件包含的輻照損傷模型都非常簡單，無法刻畫真實的器件損傷退化過程，不能模擬器件的輻照損傷效應，而且并行計算能力不足。

美國歷來重視對半導體器件到集成微系統的輻射效應數值模擬與仿真研究，在這方面處于世界研究前列。上世紀八十年代，美國圣地亞國家實驗室（SNL）就已經著手開發輻射能量沉積以及輻射輸運的仿真軟件。九十年代以后，SNL在高性能模擬與計算計劃的支持下，開展了系統地高精度數值模擬技術研究，開發了仿真平臺RAMSES，實現了從材料微觀尺度出發到系統級的多尺度建模仿真，能夠預測電子學系統在輻照環境中的可靠性與生存能力。RAMSES仿真平臺微觀層級的模擬包括輻射能量沉積模擬（NuGET）、基于密度泛函理論的第一性計算（QUSET）以及分子動力學模擬（CASCADE）；宏觀的仿真則是器件級仿真Charon軟件核電路及仿真軟件Xyce。CASCADE仿真需要射線在材料不同深度定量的能量沉積數據以及材料體系中原子相互作用的勢函數。Charon主要解決兩大問題，基于微觀材料層級模擬結果進行連續性建模以及求解由物理模型導出的非線性偏微分方程組并輸出器件的宏觀電學響應。由于集成電路仿真最主要的難點是獲取含輻射效應的器件緊致模型，Charon輸出的宏觀電學仿真結果為Xyce進行器件緊致建模提供了堅實的基礎。Xyce主要功能是認證大型電子學系統在輻射下的性能，可以處理但不局限于含硅基SoC，固態高壓微系統、固態高頻微系統電路和MEMS微系統的系統架構設計與數值模擬。Xyce是一個開源的軟件，能夠通過大規模并行計算平臺，解決特大電路問題。除了模擬電子仿真之外，Xyce還可用于研究其他網絡系統，例如神經網絡和電網等等。

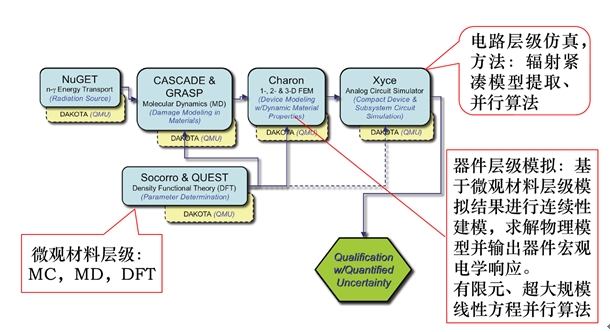

圖2 RAMSES仿真平臺架構

我國在半導體器件輻照損傷領域長期以實驗研究為主，數值模擬算法方面的研究工作相對較少。中物院、中科院數學與系統研究所等單位聯合研究了半導體器件及其輻照損傷效應三維并行有限元軟件，能夠定量計算電離輻照條件下器件氧化物缺陷濃度與界面缺陷濃度，并給出損傷后器件的電學響應漂移。他們還基于國產開源有限元軟件包PHG開發了具有自主知識產權的核心解法器，可以實現近10億個四面體單元，2000個核以上的大規模體系的大集群并行計算[2]。此外，哈爾濱工業大學也在開展半導體器件中輻照缺陷演化的仿真方法及系統研究，主要采用MD和KMC等方法實現了半導體器件中輻照缺陷產生及演化全過程的時空跨尺度模擬計算。

三、集成微系統多物理場耦合效應仿真技術概述

隨著集成電路特征尺寸接近材料物理極限，統計漲落和量子效應無法避免，為應對物理層面上摩爾定律的終結，研究人員積極探索超陡擺幅低功耗器件、存算一體非馮架構和微系統三維集成技術，以突破功耗墻、存儲墻、帶寬墻等壁壘。三維集成通過硅通孔（TSV）實現了堆疊芯片電學連接，有效提升集成密度，使系統體積更小、速度更快、功耗更低、性能更強。然而，三維集成在豎直方向上堆疊芯片和微波結構，必然會導致射頻微系統中器件、功能單元及模組間的耦合更加緊密，信號串擾、腔體效應、自熱效應等導致的可靠性問題分布更加密集，這給系統設計帶來了嚴峻的挑戰，誘發一系列非線性多物理場耦合聯動效應。因此，應用單一物理場仿真分析已無法揭示其多場作用機理及規律，多場耦合仿真是分析、定位系統可靠性問題的必要手段[3]。

為實現集成微系統中電-磁-力-熱多物理場耦合過程模擬，通常需要分別建立半導體器件的電-熱耦合模型、無源結構中電-熱耦合模型和射頻器件中的電磁-熱耦合模型等，輔以相應的邊界條件即可完成對各物理場的求解。多物理場基本數理模型包括物理場數理方程以及場-場耦合模型。物理場數理方程中又包括漂移擴散方程、波動方程、電流連續方程、熱傳導方程、彈性力學方程和流體力學方程等。場-場耦合模型主要用于各場量之間的耦合作用以及各物理場方程的聯合求解。

多物理場耦合數理模型搭建之后，需要選用合適的數值離散方法實現集成電路多場耦合特性的仿真求解。常用的數值離散方法主要包括時域有限差分法（FDTD）、有限元法（FEM）、有限體積法（FVM）以及時域非連續伽遼金法（DGTD）等。幾種方法比較而言，F(xiàn)DTD方法可實現多場耦合控制微分方程組時、空離散和快速求解，在并行計算方面的天然優勢使得FDTD 方法可以用于大規模問題的高效求解；然而，對空間離散網格要求過分苛刻，導致其在跨尺度異構集成結構多場問題求解應用中受限。FEM可以基于結構性、非結構性、混合幾何網格實現多場控制方程的空間離散，使其在跨尺度異構集成結構多場問題求解中具有絕對優勢；另外，F(xiàn)EM方法不但可以實現頻域或穩態問題的求解，也可以實現時域問題的求解；然而，F(xiàn)EM方法基函數插值過程不滿足能量守恒，導致網格尺寸對計算誤差影響較大。FVM是基于控制體單元實現多場控制方程的離散，該方法自身滿足能量守恒原則，相較于FEM 而言，網格大小對計算誤差影響不大，但是FVM 求解實現過程更為復雜。DGTD方法相較于FDTD 方法在網格方面要求更低，適用于跨尺度異構集成系統多場問題的求解；相較于FEM，網格級并行計算特性使得其更適用于大規模問題的求解。

目前，國外各大EDA廠家都在加快對多物理場協同仿真軟件的研發工作．比如Cadence公司提出了一種多結構環境下芯片、封裝、PCB之間進行協同設計和協同分析的綜合EDA方法，并在射頻前端的電源管理芯片中給予驗證，ANSYs、Comsol等作為相對功能齊全的多物理場仿真平臺，可以滿足常規微系統的多層級設計仿真需求。國內不少高校如上海交通大學、浙江大學、清華大學等單位在異構集成仿真算法、建模與測試方法等方面做了大量的研究工作[4]。特別是毛軍發院士領導的聯合團隊突破了電磁和耦合多物理場高效分析設計的理論方法，研發出我國首套系列化射頻集成電路EDA商用軟件工具，功能涵蓋射頻電路電磁和多物理特性建模仿真、自動化綜合設計、多性能多功能協同設計等，是我國目前唯一能夠打破美國壟斷的成套射頻EDA工具，主要性能指標領先國際主流軟件，已應用于華為、中芯國際、中電科集團等近200家企業，為我國多個型號裝備研制發揮了關鍵作用。

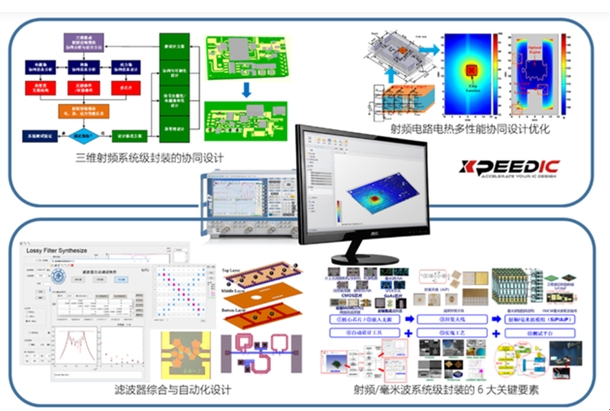

圖3 上海交通大學研究成果

另外，在多物理效應的仿真中，仿真計算所需要的計算量特別巨大，普通計算機無法滿足仿真要求，商業軟件往往又不支持多線程超算仿真，這就需要發展適用于超算乃至AI計算平臺的高性能計算軟件。美國UIUC發展了用于解決互聯結構多物理場效應仿真的求解方法，成功應用于大規?；ヂ?lián)系統的可靠性分析。我國近年來也開展了大量研究，北京高性能數值模擬軟件中心等業發展了基于區域分解的并行電磁全波求解軟件，可求解上億自由度的問題。

四、總結

摩爾定律已面臨物理、技術與成本極限的多重挑戰，傳統硅基半導體器件集成電路在沿著摩爾定律尺寸微縮路徑上舉步維艱，從集成電路向集成系統的跨越將是發展趨勢，集成微系統技術是后摩爾時代電子領域重要的歷史發展機遇。由于集成微系統跨尺度、跨材料、跨工藝、跨維度、跨物理的集成，需要在系統設計層面就進行規劃，開展多個尺度、多物理場的協同仿真設計與建模研究，融合制造一體化集成，這樣才有望實現更高效、更先進的系統功能與性能。
