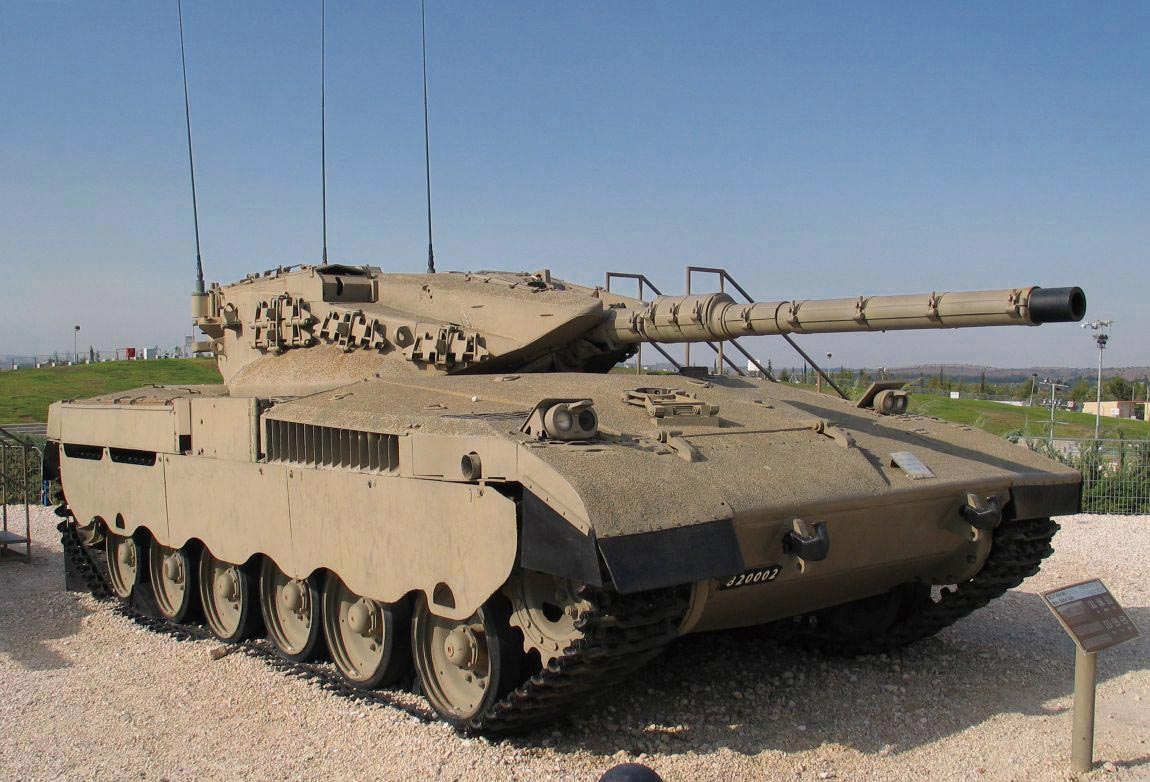

▲ 在以色列裝甲兵博物館展出的“梅卡瓦” 1主戰坦克。

“梅卡瓦” 1主戰坦克（Merkava Mk1）采用傳統裝甲板，通過巧妙的總體布置卻提高了防護力。簡言之，外部裝甲構成車體外形，內部裝甲構成駕駛室、戰斗室等隔艙，此內外裝甲之間形成的大小不一的空間內分別置放了工具備件箱、燃油箱、蓄電池等，把它們作為一種特殊防護層，加強了裝甲防護。
特別值得一提的是總體布置采用了非傳統的發動機前置方案，這樣使戰斗室后移，乘員被防護在厚達3米的防護層后面。具體地說，在車首外層厚裝甲的一定距離后設有內層裝甲隔板（所形成的空間內置有燃油箱），其后安裝動力裝置，乘員與動力裝置之間又間隔了一層裝甲板，這樣，乘員就被保護在三層裝甲、一層由燃油箱組成的特殊防護層以及動力裝置之后了。
這樣的防護層能抵抗彈丸尤其是空心裝藥破甲彈的侵徹。這種設計的特點還在于乘員遠離著彈幾率最大的車首位置，心理可增強安全感。車體兩側和后部的防護也同樣是內、外層裝甲，中間有各種附件的特殊防護層。

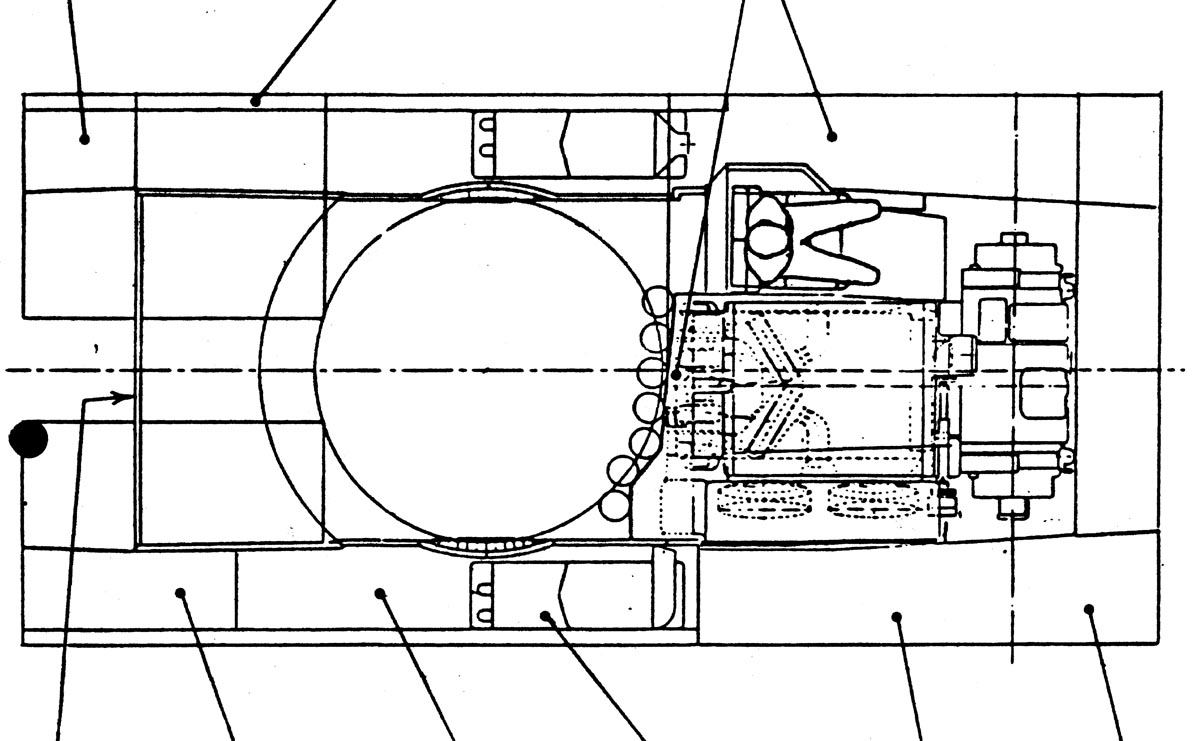

▲ 以色列“梅卡瓦”系列主戰坦克結構示意圖，可以看出采用了發動機前置的設計。

歷次中東戰爭中，分析坦克破壞原因后證實，坦克被命中部位往往是炮塔正面和車體前部，減小炮塔正面面積就意味著降低被命中的幾率，因此在設計中盡量降低車高，縮小炮塔正面面積?？梢钥闯觯懊房ㄍ摺?炮塔呈楔形，前部扁而尖，雖然“梅卡瓦”車體龐大，但總高度卻低于“遜邱倫/百夫長/百人隊長（Centurions）”和M60坦克。很明顯，采用大車體是為了增加車內容積，這樣可以載員也可增放彈藥。載員人數可達9人（坐姿）或6人（臥姿）。彈藥基數為62發，必要時可增到92發。

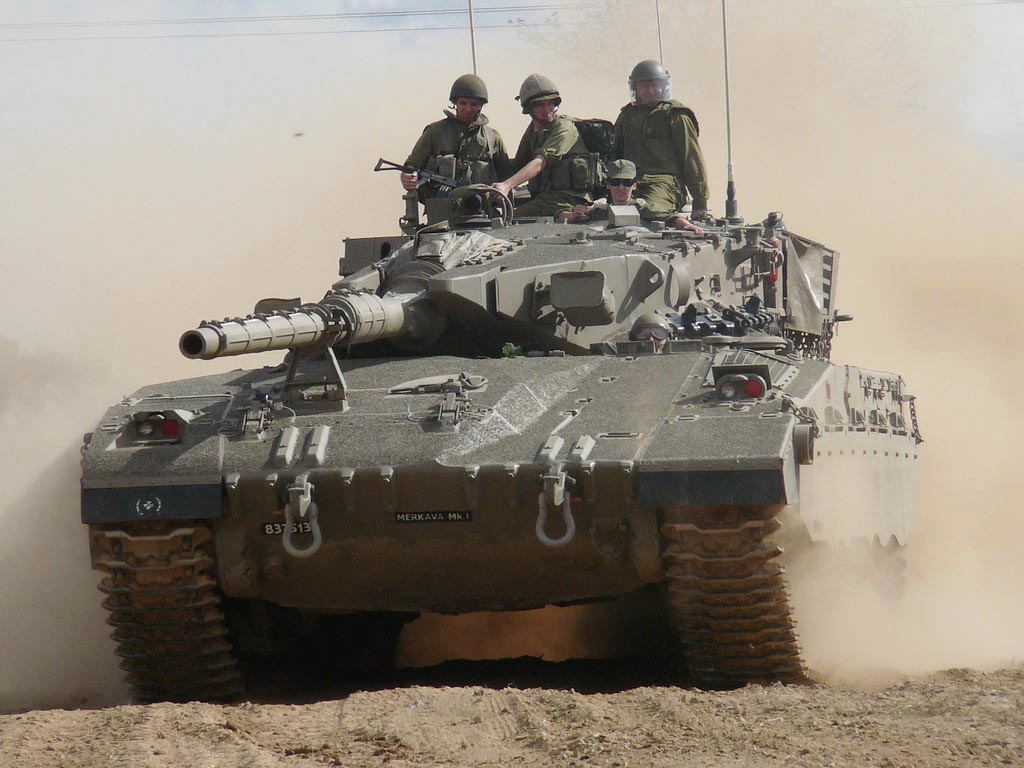

▲ 以色列“梅卡瓦”1主戰坦克，攝于2009年。

當年人們?cè)谝啡隼潴w育館看到公開展出的“梅卡瓦”上具有類似裝甲人員輸送車的后門時，無不感到新奇，于是作了種種猜測：便于乘員出入坦克；便于塔載步兵或己方受損坦克的乘員；增加乘員的舒適性……，莫衷一是。這種后門的設計意圖與大車體是有聯系的，實際上大車體是著眼于多儲放彈藥，當然有了這樣的后門就更便于裝載彈藥縮短供彈時間了。

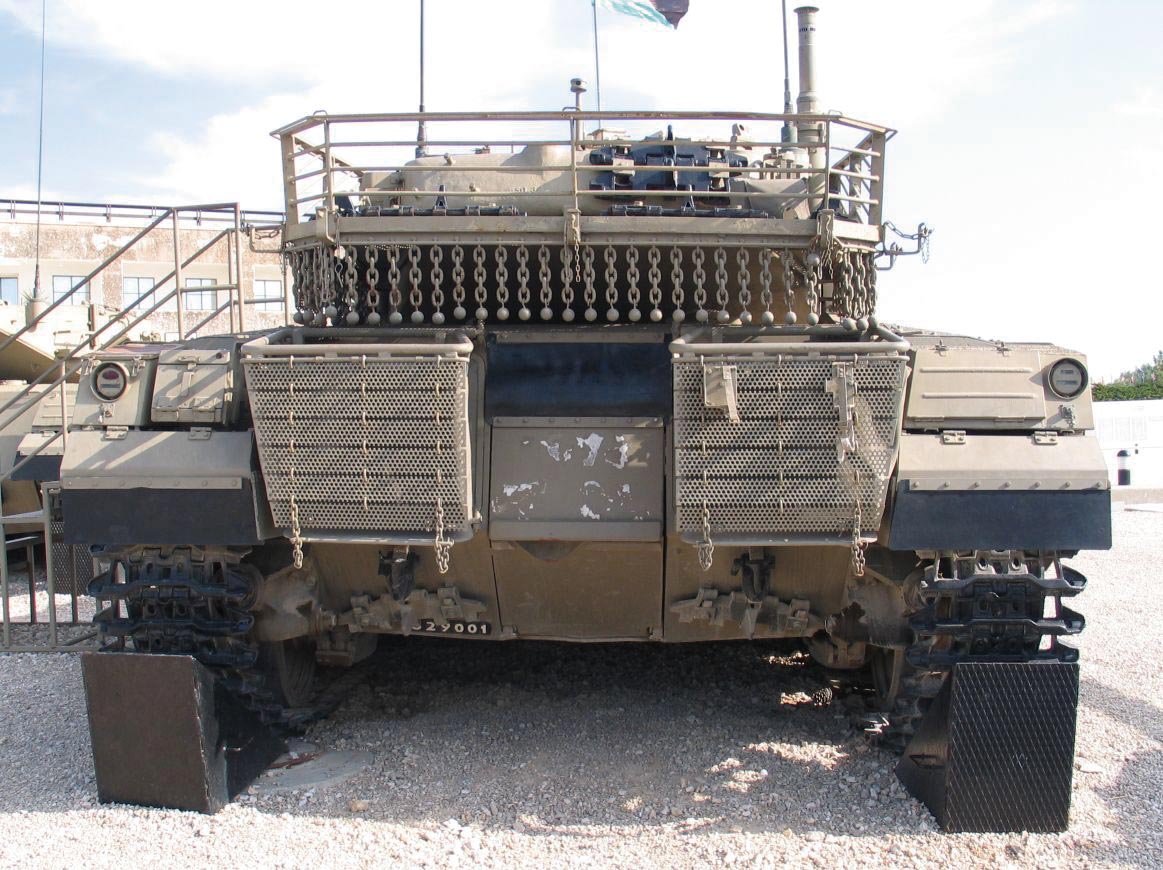

▲ 以色列“梅卡瓦”Mk2主戰坦克尾部，可以看出采用了采用了和Mk1型類似的尾艙門設計。

按1973年戈蘭高地戰役估計，每輛坦克每天平均發射140～160發炮彈。如果一輛從頂部供彈的彈藥基數為50發的坦克，為滿足這種戰斗需要，每天必須供彈3次，每次需1小時，則每輛坦克將有3小時不能參加戰斗。而“梅卡瓦”，因其彈藥基數大，每天只需供彈一次，從后門裝載十分方便，15～20分鐘就可供彈完畢。因此不難理解這種帶后門的大車體對提高戰斗力所起的作用。

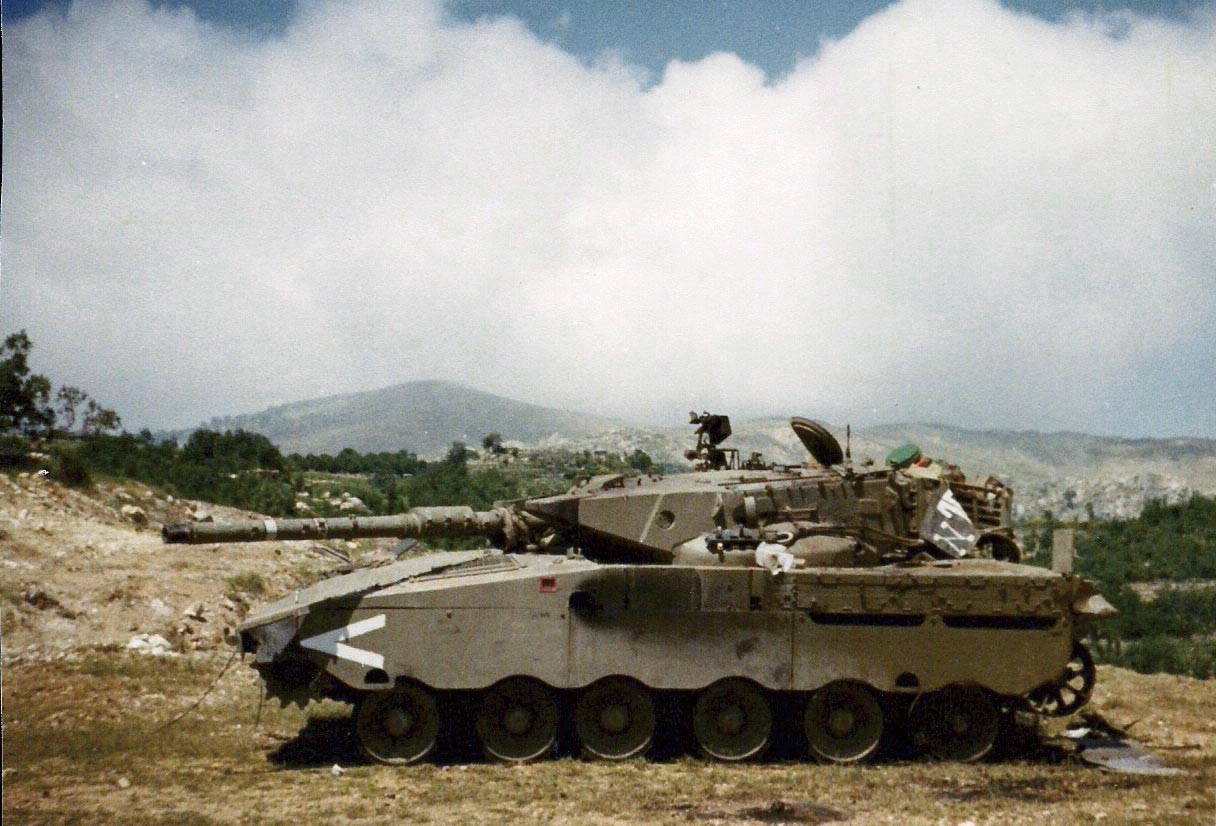

▲ 被擊傷的“梅卡瓦” 1主戰坦克。

為減少坦克中彈后二次效應的危害，“梅卡瓦”的發動機室和戰斗室設有以色列自行研制的自動滅火抑爆系統。該系統由火源探測器、控制裝置和滅火瓶組成。采用鹵化烴化合物作為滅火劑?；鹪刺綔y(cè)器能在1.5～6毫秒內發現即將引起火災的火源，滅火瓶上的爆炸控制活門可在3毫秒內自動達到全開位置，從探測火源到撲滅火源僅需60～100毫秒，因此在空心裝藥破甲彈的高溫射流進入車內引起戰斗室內混合氣體爆炸（這段時間約為120～150毫秒）以前，該系統就可滅火抑爆，它的確不失為一種頗為先進的間接防護手段。

▲ 以色列“梅卡瓦”系列主戰坦克內部的彈藥儲存示意圖，可以看出其彈藥主要存儲在車尾處。

“梅卡瓦”是利用車體兩側的發動機排氣管施放煙幕，需要時，駕駛員按一開關，燃油便噴至排氣管，受熱蒸發，逸出管外的燃油蒸氣和周圍空氣接觸，冷凝后形成白色濃煙屏障，此時稍一倒車，坦克就隱蔽在一片白茫茫的滾滾濃煙之中了。
“梅卡瓦”坦克還有一些特殊而新穎的結構，如受彈丸侵徹后燃油不會著火的自封油箱；維護方便的可拆式負重輪支架，帶螺旋彈簧的獨立懸掛裝置；駕駛員可同時從顯示器和耳機中得到車長指令的受令系統等。
為提高坦克在戰場上的生存力，“梅卡瓦”的設計者采用了各種直接或間接的防護措施，以上列舉的不過是其中的幾個方面。至于“梅卡瓦” 1如此大而重的車體（長7.5米，寬3.7米，戰斗全重58噸），較低的單傳功率（11.4千瓦／噸），人們往往認為這是一種遺憾。
