瑞士研制生產的小高炮(口徑小于60毫米的高射炮統稱為小高炮)品種繁多，并形成了KA20毫米、KB25毫米、KC30毫米和KD35毫米四個口徑系列，所以，瑞士享有“小高炮王國”的稱譽(瑞典也被稱為“小高炮王國”，見本刊1999年第6期)。GDF系列35毫米雙管高射炮就是以其最著名的KD35毫米系列自動炮為基礎研制成的，而且德國的“獵豹”、荷蘭的“凱撒”、英國的“神槍手”、日本的87式和瑞士的GDF-CO2/DO3式等多種35毫米雙管自行高射炮，也是以此為基炮發展而成的。

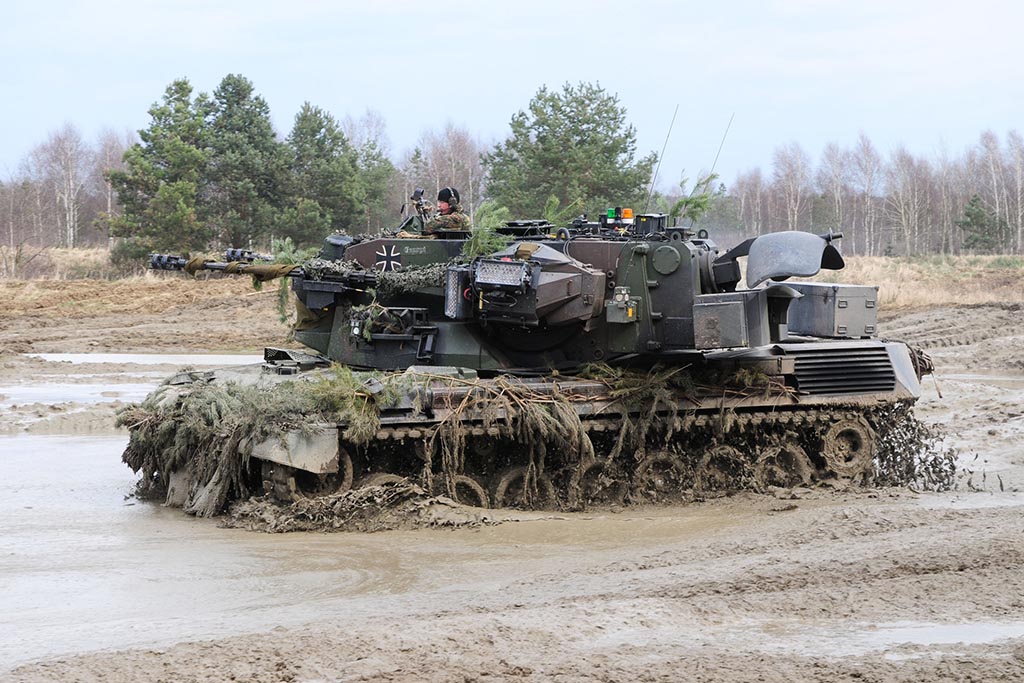

▲ 德國“獵豹”自行高炮

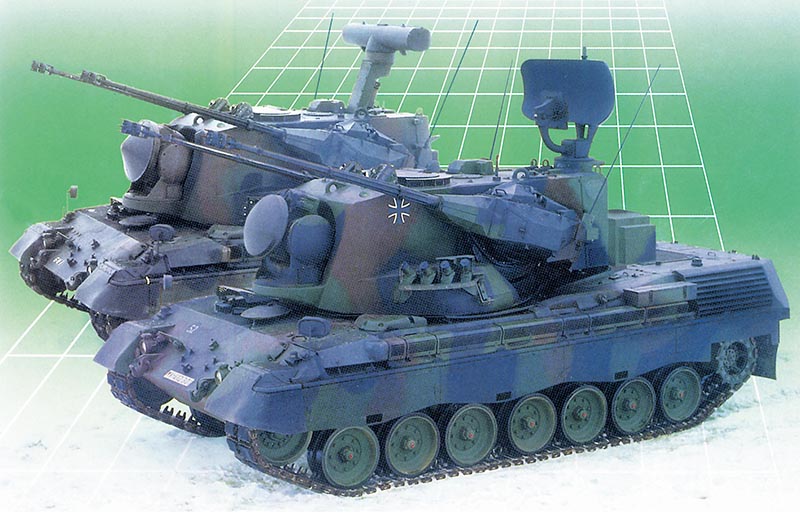

▲ 荷蘭“凱撒”自行高炮（遠處）和德國“獵豹”自行高炮（近處）

GDF系列35毫米雙管高射炮是瑞士厄利空-康特拉夫斯公司研制的陸軍用牽引式小高炮，1959年定型投產。最初的型號稱為GDF-001式35毫米雙管高射炮，60年代裝備瑞士和芬蘭陸軍。隨后又相繼出現了GDF-002式、GDF-003式、GDF-004式、GDF-005式四種改進型號。除瑞士和芬蘭陸軍外，還有奧地利、西班牙、日本、埃及、希臘、加拿大、南非和中國臺灣等20多個國家和地區購買了GDF系列高射炮，總銷售量已達2000門以上。

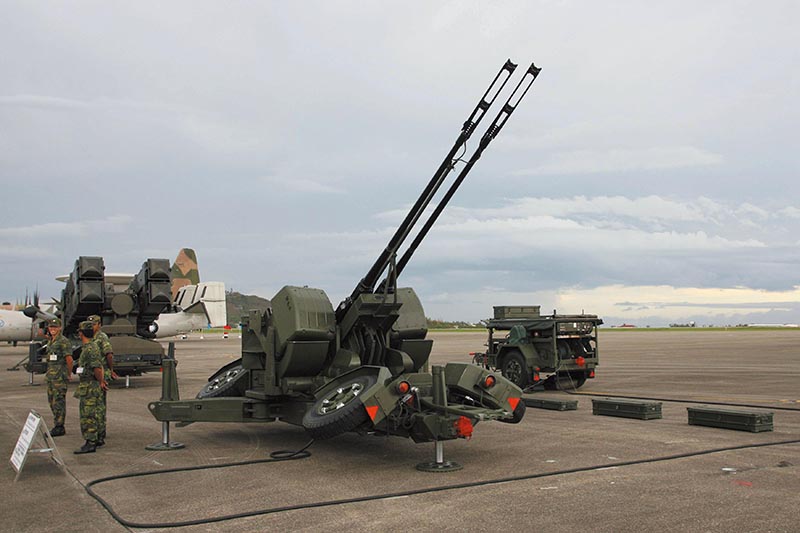

▲ 中國臺灣地區裝備的GDF型雙35高炮，同時展出的還有地空導彈

這種高射炮是一種全自動、全天候小高炮，具有射速高、精度好、故障率低和操作方便等優點，是當今世界上性能最好的小高炮之一，在許多國家享有盛譽，并為多國仿制生產。

結構、性能及技術特點
GDF-001式35毫米雙管高射炮系統由兩管KDB35毫米自動炮、炮架和火控系統組成。行軍全重(不含火控系統)6.21噸，用6×6越野汽車牽引。它的最大射程12.8千米，有效射程4千米，最大射高6千米，有效射高3千米，高低射界-5°～+92°，方向射界360°。

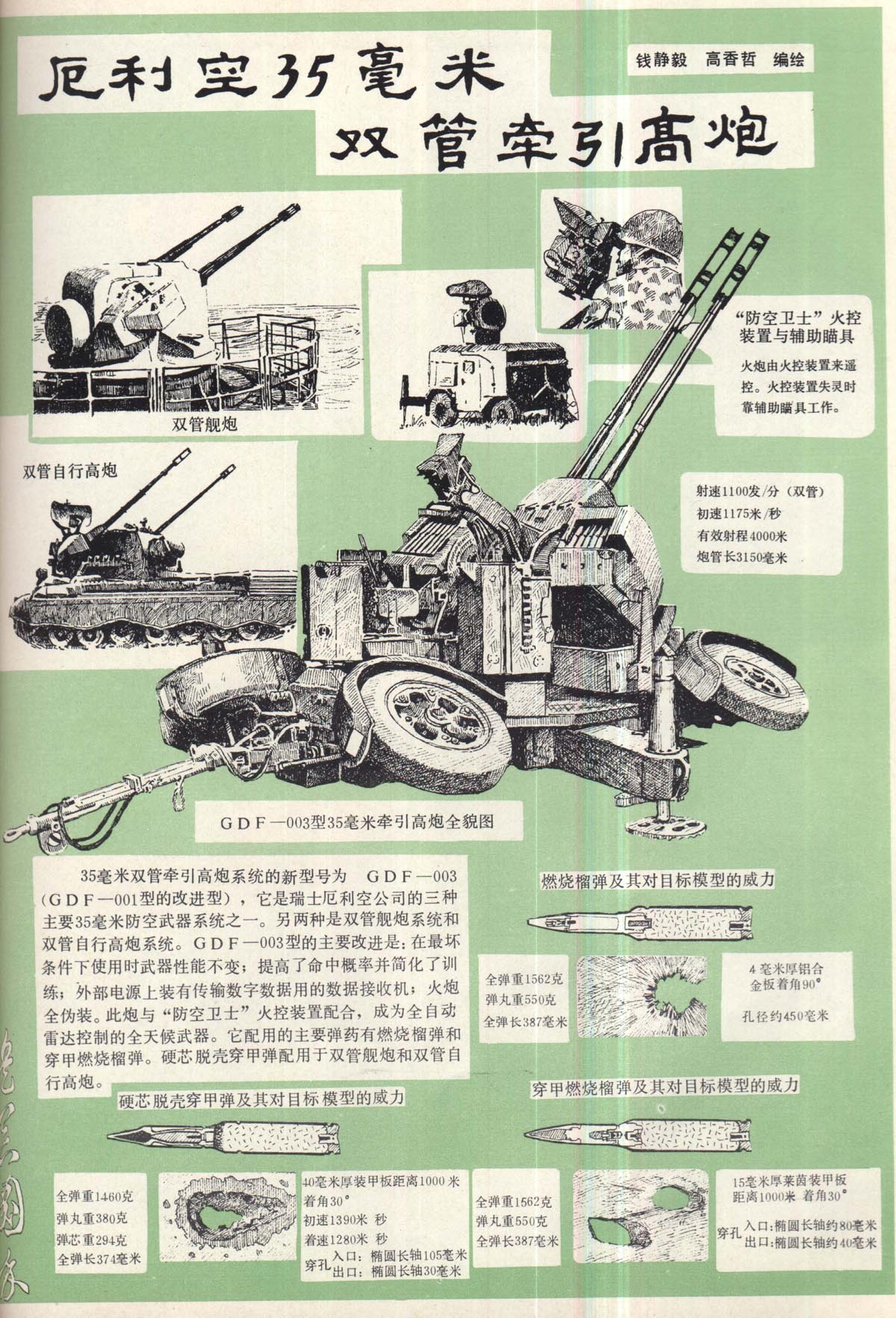

▲ GDF-003式35毫米雙管高射炮系統

自動炮 為KDB35毫米自動炮，炮身長4.18米，身管長3.15米，是口徑的90倍。采用單筒身管。膛內刻有24條膛線，表面經過硬處理。為了提高射擊精度，兩身管軸線的距離僅為30厘米。
炮身尾部有一個活動炮尾箱，它與身管呈剛性連接，并在射擊過程中與身管一起在搖架上滑動?？v向活動式炮閂則在炮尾箱內活動。炮尾箱上裝有緩沖器，可配合反后坐裝置吸收后坐力，從而使炮架承受的后坐力比一般火炮炮架要小。
采用供彈機自動供彈，射速為2×550發/分。兩管自動炮各有一個供彈箱(內裝56發彈)和一個備用彈箱(內裝63發彈)。彈箱內的每7發彈組裝在一個彈夾上。全炮的攜彈量為238發。供彈箱內的彈從彈夾上的剝離與輸送，由外部能源帶動。彈藥手則需將備用彈箱內的彈夾補充裝入供彈箱。
炮架 為三腳式炮架，由搖架、上架、下架和炮輪等組成。搖架上裝有反后坐裝置和兩個供彈箱。浮動式反后坐裝置可降低30%的后坐力，后坐行程僅為60毫米，從而可以提高射速。
上架上裝有輔助瞄準具和兩個備用彈箱。下架上裝有雙軸炮床和電動液壓隨動裝置。使用電動液壓隨動裝置進行火炮行軍戰斗轉換時，3人操作只需1.5分鐘即可完成。該裝置還可借助三個調平器，進行遙控自動調平，只需幾秒鐘即可完成火炮調平任務。
火控系統 配用“超蝙蝠”火控系統，由目標搜索與指示雷達、光學搜索與跟蹤裝置、機電模擬計算機和初速測定儀組成。全套設備安裝在一輛四輪拖車上，3人操作，系統反應時間為6秒，可自動控制3門高射炮射擊。
此外，安裝在火炮上架上的對空和對地輔助瞄準具，也可用來進行單炮手動射擊。

系列型號的改進
GDF-002式 在GDF-001式的基礎上，主要有以下改進：采用KDB-R01-L01式自動炮；用“防空衛士”火控系統取代“超蝙蝠”火控系統；采用可對空中和地面目標瞄準的MK3式瞄準具；在火炮上安裝了新的校準光學系統，用來測定火炮與“防空衛士”火控系統的相對位置?；鹋诘男熊娙卦鲋良s6.7噸。經上述改進后的GDF-002式高射炮操作更為簡便，只需1～2人即可實施射擊；全系統的反應時間縮短為3.8秒；對直線飛行目標的一次點射，命中概率超過90%。
“防空衛士”是在“超蝙蝠”的基礎上研制而成的。它由帶敵我識別裝置的搜索雷達、跟蹤雷達、電視跟蹤裝置、數字式計算機、中央控制臺、數據傳輸裝置和電源組成。其主要功能為：搜索與識別中低空目標，用雷達和電視跟蹤空中目標，判定目標的威脅程度；為高射炮計算射擊諸元和為防空導彈計算發射指令，同時對高射炮和防空導彈實施遙控發射。
“防空衛士”和“超蝙蝠”一樣，其全套設備也是裝在一輛拖車上，可用汽車牽引或飛機空運。前者與后者的主要區別是：用搜索和跟蹤兩部雷達取代一部目標搜索與指示雷達；增加了電視跟蹤裝置，使其具有雷達和電視兩套獨立的目標跟蹤系統；用數字計算機取代模擬計算機。從而使“防空衛士”具有反應快，精度高，抗干擾能力強，能同時搜索和跟蹤多個目標等優點。
GDF-003式 在GDF-002式的基礎上，主要改進有：采用KDC-R02-L02式自動炮；在炮尾箱內增設了炮閂自動潤滑系統(每擊發一次就自動向炮閂注油一次)和射速控制器，并改進了炮閂后坐制動器和點火安全裝置；為火炮配用了一套整體式偽裝網，以降低被敵方光學和紅外等探測裝置發現的可能性?；鹋谛熊娙貫?.8噸。
GDF-004式 在GDF-003式的基礎上，主要有以下改進：在炮床上安裝了一個帶空調設備的單人射手艙，可保護射手不致遭受輕武器和炮彈破片的殺傷，并減小低溫等惡劣氣候條件對射手的影響；將原有的備用彈箱改為自動輸彈裝置，可節省2名彈藥手(全炮只需1名射手操作)，并使全炮的攜彈量增至280發?；鹋谛熊娙丶s7.8噸。
GDF-005式 在GDF-004式的基礎上，主要改進是用“炮王”瞄準具取代MK3式瞄準具?！芭谕酢泵闇示呤且环N由火控計算機控制的激光瞄準具，由可見光瞄準鏡、光增強夜間瞄準鏡、激光測距機和火控計算機等組成。當射手用瞄準鏡瞄準目標時，激光測距機即自動測出火炮與目標的距離，火控計算機計算出提前角，精確確定射擊諸元，并控制火炮系統的戰斗行動。配用“炮王”瞄準具，能大大提高單炮的戰斗效能，有效地攻擊空中和地面目標。“炮王”瞄準具既可獨立工作，也可與“防空衛士”火控系統配用。

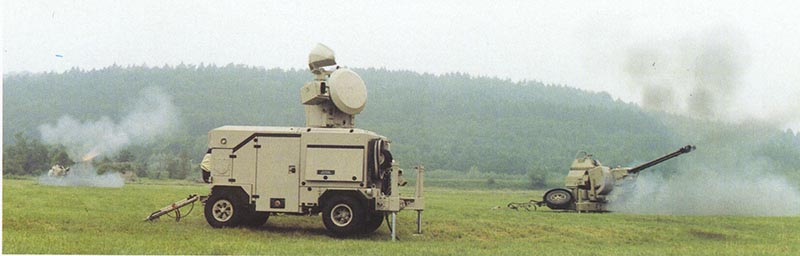

▲ GDF-005式高炮系統作戰狀態圖

配用的彈藥
GDF系列35毫米雙管高射炮都配用相同的35毫米彈藥系列。該彈藥系列品種全、威力大、精度高、通用性強。主要包括有燃燒榴彈、曳光燃燒榴彈、曳光穿甲爆破燃燒彈和曳光脫殼穿甲彈等四種。
MSD-042燃燒榴彈和MLD-040曳光燃燒榴彈 這兩種燃燒榴彈的初速為1175米/秒，全彈長為387毫米，全彈重為1565～1580克，彈丸內的炸藥重量分別為112克和98克。彈丸由彈頭觸發引信引爆后，產生強大的沖擊波和大量高能破片，同時炸藥中的鋁粉能產生很強的燃燒效果。利用沖擊波、破片和燃燒這三種效應，燃燒榴彈能有效地攻擊飛機、運輸車輛和無防護的部隊。曳光燃燒榴彈的曳光時間為4秒。
PLD-044曳光穿甲爆破燃燒彈 是專門為對付輕型裝甲車輛和運輸車輛設計的，對武裝直升機也較為有效。該彈的彈體頭部經過熱處理，在各種可能的命中角下都有較大的侵徹效果，在1000米的距離上、命中角為30°時的穿甲厚度為15毫米。它的彈體壁比榴彈要厚，彈丸穿透裝甲后能產生大量的破片并具有燃燒效應。曳光時間也是4秒。
TLD-038曳光脫殼穿甲彈 主要用于對付地面裝甲目標。它采用的重金屬鎢合金彈芯，斷面比重大，能提高彈丸命中率和侵徹性能。在1000米距離上，命中角為30°時的穿甲厚度為40毫米，曳光時間為1.6秒。
除以上標準彈藥外，新研制的35毫米彈藥還有：
PMD-048/052燃燒榴彈 是為了對付最新的加強了防護力的飛機而設計的，其彈丸可進入飛機機體內爆炸，具有很高的毀殲概率。
PMD-038脫殼穿甲彈 在1000米的距離上，可以穿透90毫米厚的裝甲。
尾翼穩定箭形穿甲彈 采用鎢合金彈芯，初速為1600米/秒，飛行1000米的時間為0.68秒，可穿透120毫米厚的裝甲。
“阿海德”(AHEAD)彈藥 AHEAD是“高命中并摧毀”的英文縮寫詞。這種新型彈藥可有效地攻擊敵方的防空導彈、精確制導炮彈、巡航導彈、無人機、戰斗機和武裝直升機等。在它的彈丸內，裝有152個旋轉穩定的重金屬子彈。彈丸重750克，子彈重3.3克。當彈丸飛到目標前8～10米處的最佳位置時，由精確編程時間引信引爆拋射炸藥，將子彈沿朝向目標約10°的圓錐角拋射出去，形成彈幕，子彈的速度達1200米/秒，這就大大提高了毀傷目標的能力。

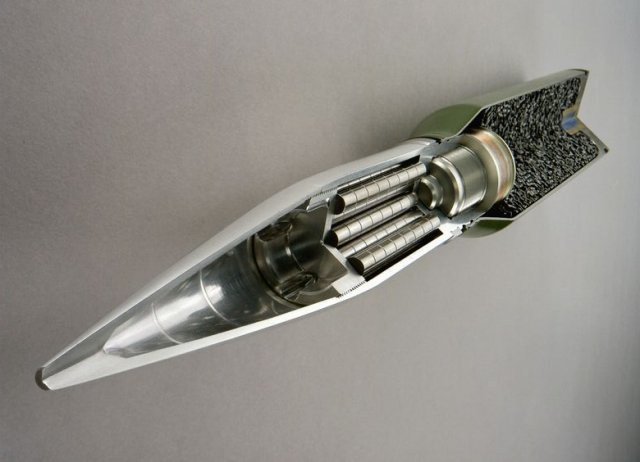

▲ 瑞士厄利空公司推出的“阿海德（AHEAD）”預制破片編程榴彈

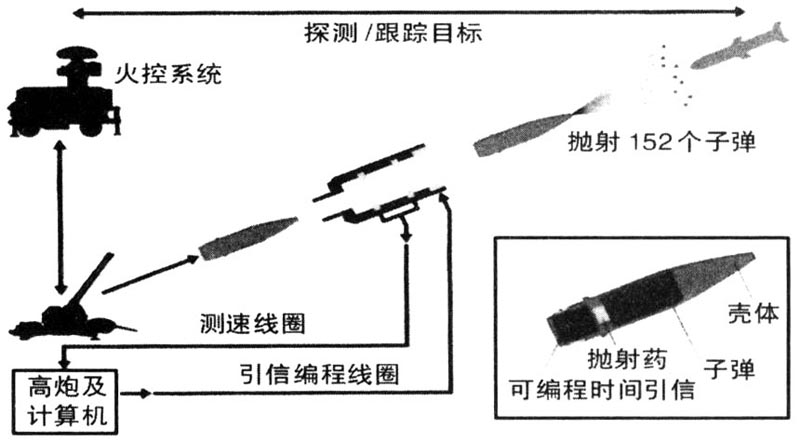

▲ “阿海德”(AHEAD)彈藥作戰過程示意圖

GDF系列在對火炮和火控系統進行必要的改進后，即可發射“阿海德”子母彈?？梢哉f，它的出現使GDF系列35毫米雙管高射炮“如虎添翼”。
